Описание

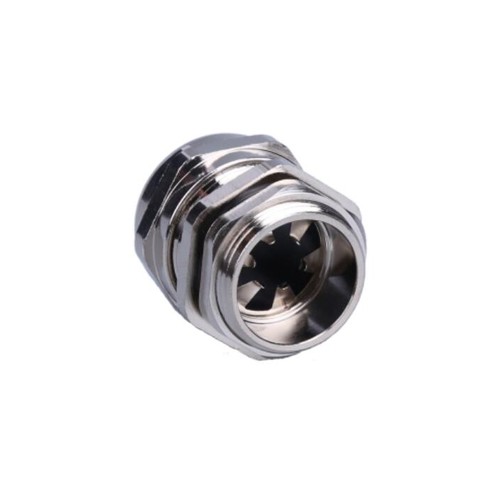

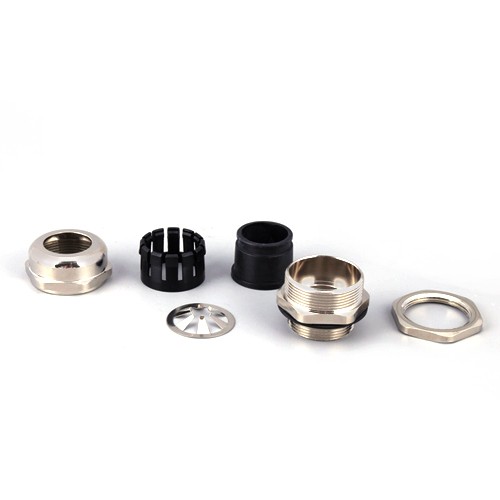

Латунный кабельный ввод ЭМС
Латунный кабельный ввод ЭМС, также известный как кабельные фитинги с ЭМС-экранированием, соединители ЭМС, латунные кабельные фитинги ЭМС, изготовлен из никелированной латуни и является идеальным решением для кабельного ввода для кабелей с экранированием ЭМС.
· Кабельный ввод ЭМС
· Метрическая резьба, резьба PG, G и NPT.
· Водонепроницаемый IP68

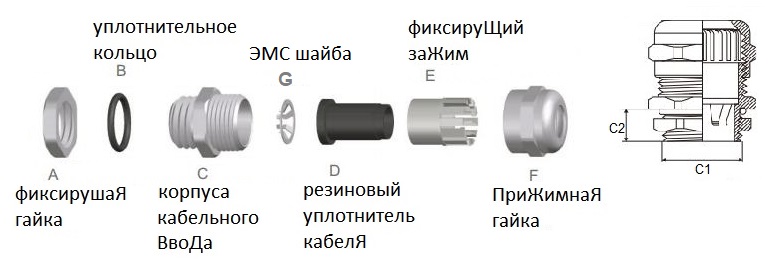

Таблица размеров латунного кабельного ввода ЭМС:
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| M12×1.5 | EESBCM12-5 | 2-5 | 12 | 7 | 11/11 |
| M12×1.5 | EBCM12-6.5 | 3-6.5 | 12 | 7 | 14/14 |
| M12×1.5 | EBCM12-8 | 3-6.5 | 12 | 7 | 14/16 |
| M16×1.5 | EBCM16-6 | 3-6 | 16 | 8 | 18/18 |
| EBCM16-8 | 4-8 | 16 | 8 | 18/18 | |
| EBCM16-10 | 5-10 | 16 | 8 | 18/20 | |
| M18x1.5 | EBCM18-10 | 5-10 | 18 | 8 | 20/20 |
| M20×1.5 | EBCM20-12 | 6-12 | 20 | 8 | 22/22 |
| EBCM20-14 | 10-14 | 20 | 8 | 22/24 | |
| M22x1.5 | EBCM22-14 | 10-14 | 22 | 8 | 24/24 |
| M25x1.5 | EBCM25-14 | 10-14 | 25 | 9 | 27/24 |
| EBCM25-16 | 11-16 | 25 | 9 | 27/27 | |
| EBCM25-18 | 13-18 | 25 | 9 | 27/30 | |
| M32×1.5 | EBCM32-22 | 15-22 | 32 | 10 | 35/35 |
| EBCM32-25 | 18-25 | 32 | 10 | 35/40 | |
| M40×1.5 | EBCM40-25 | 18-25 | 40 | 11 | 45/40 |
| M40×1.5 | EBCM40-30 | 22-30 | 40 | 11 | 45/40 |
| M50×1.5 | EBCM50-38 | 32-38 | 50 | 12 | 55/57 |
| M63×1.5 | EBCM63-44 | 37-44 | 63 | 13 | 68/64 |
| M72×2 | EBCM72-52 | 42-52 | 72 | 16 | 78/78 |
| M80×2 | EBCM80-62 | 55-62 | 80 | 18 | 88/88 |
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| PG7 | EBCPG7-5 | 2-5 | 12.5 | 8 | 14/14 |
| EBCPG7-6.5 | 3-6.5 | 12.5 | 7 | 14/14 | |
| EBCPG7-8 | 4-8 | 12.5 | 7 | 14/17 | |
| PG9 | EBCPG9-6 | 3-6 | 15.2 | 8 | 18/18 |
| EBCPG9-8 | 4-8 | 15.2 | 8 | 18/18 | |
| EBCG9-10 | 5-10 | 15.2 | 8 | 18/20 | |
| PG11 | EBCPG11-8 | 4-8 | 18.6 | 8 | 21/20 |
| EBCPG11-10 | 5-10 | 18.6 | 8 | 21/20 | |
| EBCPG11-12 | 6-12 | 18.6 | 8 | 21/22 | |
| PG13.5 | EBCPG13.5-10 | 5-10 | 20.4 | 8 | 23/22 |
| EBCPG13.5-12 | 6-12 | 20.4 | 8 | 23/22 | |
| EBCPG13.5-14 | 10-14 | 20.4 | 8 | 23/24 | |
| PG16 | EBCPG16-12 | 6-12 | 22.5 | 8 | 25/24 |
| EBCPG16-14 | 10-14 | 22.5 | 8 | 25/24 | |
| PG21 | EBCPG21-16 | 12-16 | 28.3 | 9 | 30/30 |
| EBCPG21-18 | 13-18 | 28.3 | 9 | 30/30 | |
| PG29 | EBCPG29-22 | 15-22 | 37 | 10 | 40/40 |
| EBCPG29-25 | 18-25 | 37 | 10 | 40/40 | |
| PG36 | EBCPG36-30 | 23-30 | 47 | 11 | 50/50 |
| EBCPG36-33 | 25-33 | 47 | 11 | 50/50 | |
| PG42 | EBCPG42-35 | 30-35 | 54 | 13 | 57/57 |
| EBCBPG42-38 | 32-38 | 54 | 13 | 57/57 | |
| PG48 | EBCPG48-40 | 35-40 | 59.3 | 14 | 64/64 |
| EBCPG48-44 | 37-44 | 59.3 | 14 | 64/64 | |
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| G(PF)1/4" | EBCPF1/4 -6.5 | 3-6.5 | 13.2 | 7 | 15/15 |
| G(PF)3/8" | EBCPF3/8-8 | 4-8 | 16.7 | 8 | 19/19 |
| G(PF)1/2" | EBCPF1/2-12 | 6-12 | 20.9 | 8 | 23/22 |
| G(PF)3/4" | EBCPF3/4-18 | 13-18 | 26.4 | 9 | 30/30 |
| G(PF)1" | EBCPF1-25 | 18-25 | 33.2 | 10 | 40/40 |
| G(PF)1 1/4" | EBCPF1 1/4-33 | 25-33 | 41.9 | 11 | 50/50 |
| G(PF)1 1/2" | EBCPF1 1/2-38 | 32-38 | 47.8 | 12 | 55/57 |
| G(PF)2" | EBCPF 2-44 | 37-44 | 59.6 | 14 | 65/65 |
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| NPT1/4" | EBCNPT1/4-6.5 | 3-6.5 | 13.2 | 7 | 15/15 |
| NPT3/8" | EBCNPT3/8-8 | 4-8 | 17.1 | 8 | 19/19 |
| NPT1/2" | EBCNPT1/2-12 | 6-12 | 21.3 | 8 | 23/22 |
| NPT3/4" | EBCNPT3/4-18 | 13-18 | 26.6 | 9 | 30/30 |
| NPT1" | EBCNPT1-25 | 18-25 | 33.4 | 10 | 40/40 |
| NPT1 1/4" | EBCNPT1 1/4-33 | 25-33 | 42.1 | 11 | 50/50 |
| NPT1 1/2" | EBCNPT1 1/2-38 | 32-38 | 48.2 | 12 | 55/57 |
| NPT2" | EBCNPT2-44 | 37-44 | 60.3 | 14 | 65/65 |
Если вам нужны нестандартные размеры, пожалуйста, свяжитесь с нами, мы обеспечиваем индивидуальное обслуживание.
