Описание

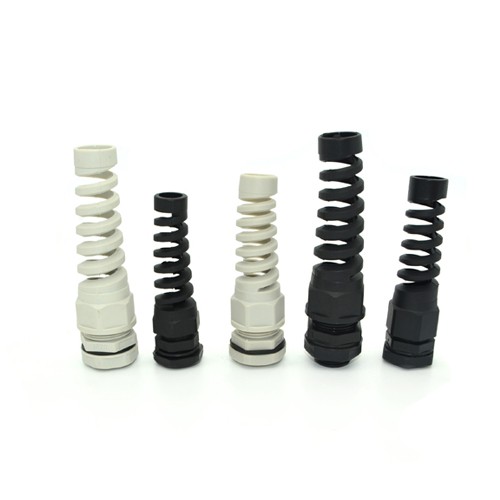

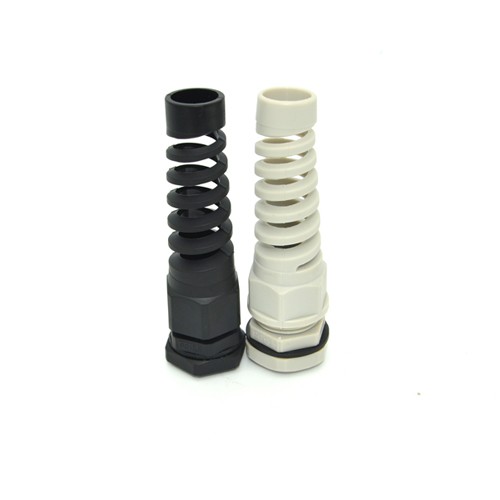

ввод кабельный спиральный
Спиральные гибкие кабельные вводы — это кабельные вводы с разгрузкой от натяжения. Они специально разработаны, чтобы противостоять механическим воздействиям, таким как изгиб и растяжение, тем самым защищая кабель от повреждений из-за чрезмерного изгиба. Это особенно важно для кабельных вводов, которым требуется длительный срок службы.
Материал: ПА, ПП или ПВХ.
Уплотнение: EPDM/силикон
Коготь: PA66(UL94-V2)
Уплотнительное кольцо: EPDM/силикон.
Диапазон температур: -40℃~100℃
Класс защиты: IP68(до 10бар)
Резьба: Метрическая, PG, G(PF) и NPT резьба.

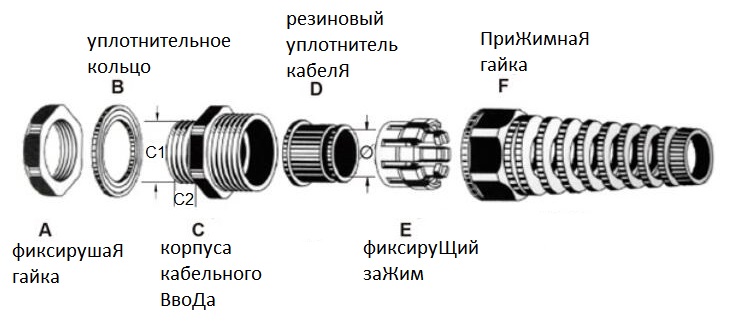

Таблица размеров нейлонового спирального кабельного ввода:
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| M12×1.5 | NCS-M12-6.5 | 3-6.5 | 12 | 8.5 | 18/15 |
| NCS-M12-6.5L | 3-6.5 | 12 | 15 | 18/15 | |
| NCS-M12-8 | 4.5-8 | 12 | 8.5 | 18/19 | |
| NCS-M12-8L | 4.5-8 | 14 | 15 | 18/19 | |
| M16×1.5 | NCS-M16-8 | 4.5-8 | 16 | 10 | 22/19 |
| NCS-M16-8L | 4.5-8 | 16 | 15 | 22/19 | |
| NCS-M16-10 | 6-10 | 16 | 10 | 22/22 | |
| NCS-M16-10L | 6-10 | 16 | 15 | 22/22 | |
| M18×1.5 | NCS-M18-10 | 6-10 | 18 | 10 | 24/22 |
| NCS-M18-10L | 6-10 | 18 | 15 | 24/22 | |
| M20×1.5 | NCS-M20-12 | 6-12 | 20 | 10 | 27/24 |
| NCS-M20-14 | 9-14 | 20 | 10 | 27/27 | |
| NCS-M20-14L | 9-14 | 20 | 15 | 27/27 | |
| M22x1.5 | NCS-M22-14 | 9-14 | 22 | 10 | 29/27 |
| NCS-M22-11 | 6-11 | 22 | 10 | 29/27 | |
| M25x1.5 | NCS-M25-14 | 9-14 | 25 | 10 | 33/27 |
| NCS-M25-18 | 13-18 | 25 | 10 | 33/33 | |
| NCS-M25-18L | 13-18 | 25 | 15 | 33/33 | |
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| PG7 | NCS-PG7-6.5 | 3-6.5 | 12.5 | 8.5 | 17/15 |
| NCS-PG7-8 | 4.5-8 | 12.5 | 8.5 | 17/16 | |
| PG9 | NCS-PG9-8 | 4.5-8 | 15.2 | 8.5 | 22/19 |
| NCS-G9-8L | 4.5-8 | 15.2 | 15 | 22/19 | |
| PG11 | NCS-PG11-10 | 6-10 | 18.6 | 10 | 24/22 |
| NCS-PG11-10L | 6-10 | 18.6 | 15 | 24/22 | |
| PG13.5 | NCS-PG13.5-12 | 6-12 | 20.4 | 10 | 27/24 |
| NCS-PG13.5-12L | 6-12 | 20.4 | 15 | 27/24 | |
| PG16 | NCS-PG16-14 | 9-14 | 22.5 | 10 | 30/27 |
| NCS-PG16-14L | 9-14 | 22.5 | 15 | 30/27 | |
| NCS-PG16-11 | 6-11 | 22.5 | 10 | 30/27 | |
| PG21 | NCS-PG21-18 | 13-18 | 28.3 | 12 | 36/33 |
| NCS-PG21-18L | 13-18 | 28.3 | 15 | 36/33 | |
| NCS-PG21-13 | 7-13 | 28.3 | 12 | 36/33 | |
| Резьба | Item.No. | Cable RangeФ | Диаметр резьбы C1 | Длина резьбы | Размер ключа |
| (mm) | C1(mm) | C2(mm) | A&F(mm) | ||
| G(PF)1/4" | NCS-G1/4-10 | 4-8 | 13.2 | 9 | 19/19 |
| G(PF)3/8" | NCS-G3/8-10 | 6-10 | 16.7 | 10 | 22/22 |
| NCS-G3/8-7 | 4-7 | 16.7 | 10 | 22/22 | |
| G(PF)1/2" | NCS-G1/2-12 | 6-12 | 21.0 | 10 | 27/24 |
| NCS-G1/2-9 | 5-9 | 21.0 | 10 | 27/24 | |
| G(PF)3/4" | NCS-G3/4-18 | 14-18 | 26.4 | 12 | 33/33 |
| NCS-G3/4-13 | 7-13 | 26.4 | 12 | 33/33 | |
| NCS-G3/4-7.9 | 5-7.9 | 26.4 | 12 | 33/33 | |
| Резьба | название модели | Герметичная зонаΦ | Диаметр резьбы C1 | Длина резьбы C2 | Размер ключа A&F |
| mm | mm | mm | mm | ||
| NPT3/8" | NCS-NPT3/8-10 | 6-10 | 17.1 | 10 | 22/22 |
| NCS-NPT3/8-7 | 4-7 | 17.1 | 10 | 22/22 | |
| NPT1/2" | NCS-NPT1/2-12 | 6-12 | 21.3 | 10 | 27/27 |
| NCS-NPT1/2-9 | 5-9 | 21.3 | 10 | 27/27 | |
| NPT3/4" | NCS-NPT3/4-18 | 14-18 | 26.6 | 15 | 33/33 |
| NCS-NPT3/4-13 | 7-13 | 26.6 | 15 | 33/33 | |
| NCS-NPT3/4-7.9 | 5-7.9 | 26.6 | 15 | 33/33 |
Если вам нужны нестандартные размеры, пожалуйста, свяжитесь с нами, мы обеспечиваем индивидуальное обслуживание.
